Opis
Analizator widma Saluki S3302RC jest szerokopasmowym przenośnym analizatorem widma czasu rzeczywistego przeznaczonym do badań terenowych. Maksymalna szerokość pasma analizy w czasie rzeczywistym sięga 120MHz. Posiada funkcję analizy widma w czasie rzeczywistym, analizy demodulacji 5G NR, analizy demodulacji LTE FDD/TDD, analizy demodulacji GSM/ EDGE, analizy kierunkowej i innych funkcji pomiarowych, jak również pomiaru natężenia pola, mocy kanału, zajętości pasma, mocy kanału sąsiedniego, demodulacji audio, zniekształceń harmonicznych, maski emisji widmowej/maski emisji zakłóceń, pomiaru map wewnątrz i na zewnątrz budynków.
Główne cechy
Szeroki zakres częstotliwości od 9kHz do 9GHz, konfiguracja przedwzmacniaczy pełnozakresowych
Niski wyświetlany średni poziom szumów (DANL): -163dBm@1Hz RBW (typowy)
Funkcja analizy widma w czasie rzeczywistym, obsługa trybu wyświetlania poświaty widma i wyświetlania wodospadowego
Różne funkcje pomiarowe: analizator widma, analizator zakłóceń (spektrogram, RSSI), RTSA, demodulacja 5G NR, demodulacja LTE FDD/TDD, demodulacja GSM/EDGE itp.
8,4-calowy ekran dotykowy LCD o wysokiej rozdzielczości, szybki pomiar jednym kliknięciem, łatwa i wygodna obsługa przez użytkownika
Nowe przenośne urządzenia testowe 5G!
Analizator sygnałów i widma S3302RC to szerokopasmowy przenośny analizator widma czasu rzeczywistego przeznaczony do badań terenowych. Maksymalna szerokość pasma analizy w czasie rzeczywistym sięga 120MHz.
– Usuwanie usterek na miejscu oraz instalacja i konserwacja sprzętu łączności mobilnej, łączności bezprzewodowej, łączności satelitarnej, radaru i innych urządzeń.
– Analiza demodulacji sygnałów komunikacji bezprzewodowej
– Znajdowanie kierunku źródła zakłóceń i pozycjonowanie map
– Analiza modulacji szerokopasmowej lub testów sygnałów przejściowych
– Testy terenowe i diagnostyka nadajnika i odbiornika
Kompleksowa ocena wydajności stacji bazowych łączności bezprzewodowej
Analizator sygnałów i widma S3302RC umożliwia analizę demodulacji sygnałów 5G NR, LTE FDD/TDD, GSM/EDGE i innych sygnałów komunikacji bezprzewodowej.
Analizator sygnałów i widma S3302RC może być stosowany do instalacji w terenie i uruchamiania stacji bazowych komunikacji bezprzewodowej oraz wsparcia utrzymania ruchu. Stanowi on stosunkowo kompletne rozwiązanie do przeprowadzania testów widma w terenie.
W konstrukcji zastosowano przenośną obudowę o niewielkich rozmiarach, małej wadze, elastycznym zasilaniu, łatwości manewrowania i wyjątkowej przydatności do użytku na miejscu.
Monitorowanie widma szerokopasmowego, rozpoznawanie zakłóceń
Przenośny analizator sygnałów i widma S3302RC posiada różne tryby pomiarowe.
– Analiza widma
– Analizator zakłóceń (spektrogram, RSSI)
– Poświata RTSA
– Wodospad RTSA
S3302RC może być stosowany do wykrywania środowiska elektromagnetycznego, analizy zakłóceń radiowych, oceny tła środowiska elektromagnetycznego, monitorowania widma i rozpoznawania nielegalnych sygnałów zakłóceń kanałowych.
Testowanie i diagnozowanie nadajnika i odbiornika w terenie
Analizator sygnałów i widma S3302RC posiada różne tryby funkcji pomiarowych.

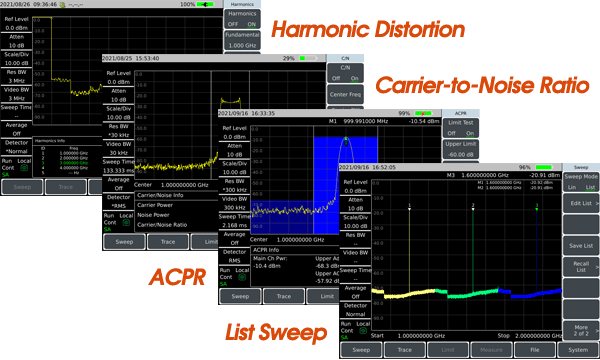

– Pomiar natężenia pola
– Moc kanału
– Zajątość pasma
– Współczynnik mocy kanału sąsiedniego
– Współczynnik sygnału do szumu
– Maska emisji
– Pomiar map wewnątrz i na zewnątrz budynku
– Obsługa pozycjonowania GPS/BEIDOU i funkcji kalibracji oscylatora kwarcowego w urządzeniu.
Łatwa i wygodna obsługa
– Szybki pomiar jednym kliknięciem
– Przechowywanie i przywoływanie stanu i danych
– Połączenie 8,4-calowego ekranu LCD i pojemnościowego ekranu dotykowego, mniejsze załamanie światła i wyraźniejszy wyświetlacz
– Wygodna obsługa pojemnościowego ekranu dotykowego
– Podświetlane klawisze ułatwiają oglądanie w ciemności
– Różne tryby wyświetlania, lepsze wrażenia przy oświetleniu zewnętrznym i w nocy
